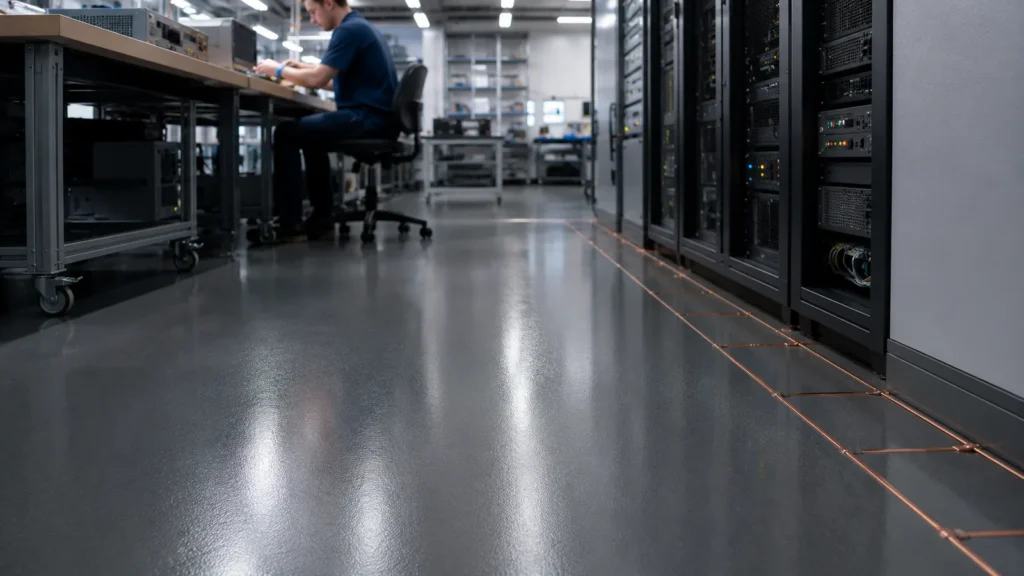

Антистатические (ESD) полы: где обязательны и как устроены

Статическое электричество на производстве выводит из строя микросхемы, искажает измерения и в худшем случае вызывает воспламенение паров. Эта статья для инженеров электронных, фармацевтических и взрывоопасных производств: разбираем, где ESD-полы обязательны, как устроен токопроводящий контур и какие нормы сопротивления нужно соблюдать.

Что такое статика и чем она опасна

При трении подошв, колёс тележек и перемещении материалов на поверхностях накапливается заряд до нескольких киловольт. Разряд (ESD-событие) происходит мгновенно и несёт реальные риски:

• пробой и скрытая деградация полупроводников и плат (брак, отказ в эксплуатации);
• сбои чувствительного измерительного и серверного оборудования;
• воспламенение паров растворителей и пылевоздушных смесей во взрывоопасных зонах;
• притягивание пыли — критично для чистых помещений и фармы.

Где ESD-полы обязательны

Антистатическое покрытие — требование отраслевых стандартов и норм электробезопасности, а не опция. Типовые зоны применения:

• производство и сборка электроники, монтаж печатных плат (стандарты IEC 61340-5-1, ANSI/ESD S20.20);
• серверные и ЦОД, аппаратные узлы связи;
• фармацевтические цеха и лаборатории, чистые помещения;
• взрывоопасные зоны: цеха с растворителями, ЛВЖ, пороховые и пиротехнические производства;
• операционные и реанимации, где есть кислород и наркозные смеси.

Для таких объектов проектируют специализированные антистатические полы с контролируемым отводом заряда на заземление.

Типы: токорассеивающие и токопроводящие

По способности отводить заряд покрытия делят на два класса, и выбор зависит от требуемой скорости и пути стекания заряда:

• Антистатические/токорассеивающие — сопротивление 1×10⁶–1×10⁹ Ом; заряд стекает плавно, без искрового разряда. Базовый выбор для электроники и чистых помещений;
• Токопроводящие — сопротивление 2,5×10⁴–1×10⁶ Ом; быстрый отвод заряда. Применяют во взрывоопасных зонах.

Устройство токопроводящего контура и заземления

ESD-пол работает только как система «покрытие — контур — заземление». Нарушение любого звена сводит антистатику к нулю. Контур формируют послойно:

1. токопроводящая грунтовка по подготовленному основанию;
2. сетка медной самоклеящейся ленты, объединяющая площадь в единый контур;
3. заведение ленты на контуры заземления здания (не менее одной точки на 30–50 м²);
4. финишный токопроводящий или токорассеивающий наливной слой с углеродным наполнителем;
5. протокол испытаний сопротивления после монтажа.

Нормы сопротивления и контроль

Эффективность ESD-пола подтверждается измерениями, а не «на словах». Контролируют два параметра по IEC 61340-4-1 и ANSI/ESD S20.20:

• сопротивление «точка — заземление» (Rg): в диапазоне 10⁴–10⁹ Ом в зависимости от класса;
• сопротивление между точками поверхности (Rp);
• для взрывоопасных зон нижняя граница ужесточается до 10⁴–10⁶ Ом.

Эти системы относятся к категории промышленных полов и проектируются вместе с электротехническим разделом объекта.

Частые вопросы

Чем антистатический пол отличается от токопроводящего?

Антистатический (токорассеивающий) отводит заряд плавно при сопротивлении 10⁶–10⁹ Ом и подходит для электроники. Токопроводящий имеет более низкое сопротивление (до 2,5×10⁴ Ом) и обеспечивает быстрый отвод заряда во взрывоопасных зонах.

Обязательно ли заземление для ESD-пола?

Да. Без подключения токопроводящего контура к заземлению здания покрытие не отводит заряд и перестаёт быть антистатическим.

Как проверить, что пол действительно работает как ESD?

Сопротивление измеряют мегаомметром по IEC 61340-4-1: контролируют сопротивление «поверхность — заземление» и между точками. Результаты фиксируются в протоколе.

Можно ли сделать ESD-пол на старом бетоне?

Можно после подготовки: основание шлифуют, обеспыливают и грунтуют токопроводящим праймером. Трещины и масляные пятна предварительно ремонтируют.
